poradte s anténou

[sonson]

Dostal jsem  od známého anténu Alcad MX-075,-bohužel bez reflektoru-a se zesilovačem zřejmě amatérské výroby,předpokládám dle AR.Nevím jestli je funkční a ani nevím na jaké napětí ho případně vyzkoušet.Lákají mne 2 tranzistory BFT 69 na vstupu-doufám,že mají stejné nebo lepší vlastnosti jak legendární BFT 66.Nejvíce mně zajímá šumové číslo, impedance,zisk a napájecí napětí.Pozná-li ho někdo a ozve se ,předem děkuji.Přikládám foto.

[kubajz5611]

BFQ má šumové číslo asi 1dB při kolektorovém proudu 10mA,nejspíše bude konstrukce velmi podobná z AR modrého 1/87 (viz. obrázek) nebo to budou dva jednostupňové zesilovače za sebou,

[Pvtr]

Má někdo zkušenosti s nějakou kvalitní anténou malých rozměrů, která by byla snadno přenosná (vešla se do batohu) a mohla využít k testování DX přijmu na zajímavých lokalitách (kopcích), kde by byla připojena k notebooku s citlivým TV tunerem ?

[gagarin1]

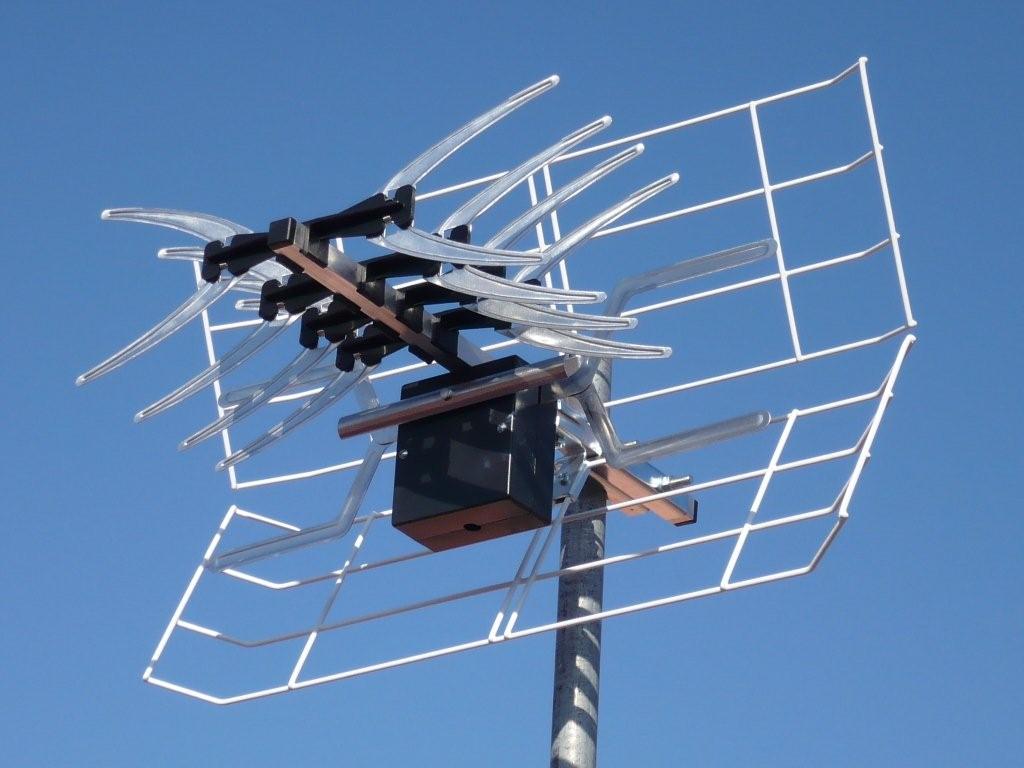

Složíš, rozložíš http://www.inter-sat.cz/oem-dvb-t-antena-color-digi-8-8-db_ies1522.jpg (samozřejmě bez toho zadního reflektoru). Ale je to jenom UHF.

[David Kříž]

Má někdo zkušenosti s nějakou kvalitní anténou malých rozměrů, která by byla snadno přenosná (vešla se do batohu) a mohla využít k testování DX přijmu na zajímavých lokalitách (kopcích), kde by byla připojena k notebooku s citlivým TV tunerem ?

Anténa ISKRA P-20G-SWITCH

http://www.dxc.cz/p1065-antena-iskra-p-20g-switch/

[omar3]

Nevíte někdo, jestli se dá u neznámé antény poznat zisk a kanály, pro které je určena. Je to Yagi kanálovka, nejspíše na záčátek IV. pásma.

[Luboš T.]

Yaginy jsou tady.http://www.televiznianteny.com/1024-p12719.html Ale jestli vám to k něčemu bude uvidíte sám.

[Lankosher]

Vítejte kolegové

Jadę w środę do firmy SAPRO do Třinca i przy okazji chciałbym kupić zesilovač http://antenni-zesilovace.heureka.cz/antenni-zesilovac-dvb-t-54k-5v-25db-f-f/ Czy w Těšínie jest jakiś dobry sklep z akcesoriami antenowymi? Dziękuję za odpowiedź

Pozdrawiam

[ladik 12]

Nevíte někdo, jestli se dá u neznámé antény poznat zisk a kanály, pro které je určena. Je to Yagi kanálovka, nejspíše na záčátek IV. pásma.

Podle delky a roztece prvku, pomucka napr. zde
http://om6bb.bab.sk/files/HAM%20Kniznica/Magaziny/Amaterske%20radio%20pro%20Konstruktery/1988-03.pdf

[omar3]

Nevíte někdo, jestli se dá u neznámé antény poznat zisk a kanály, pro které je určena. Je to Yagi kanálovka, nejspíše na záčátek IV. pásma.

Podle delky a roztece prvku, pomucka napr. zde
http://om6bb.bab.sk/files/HAM%20Kniznica/Magaziny/Amaterske%20radio%20pro%20Konstruktery/1988-03.pdf

To Amaro je dobrý, hned jsem si ho uložil. Já jsme však poněkud natvrdlý. Jak tedy zjistím pro které kanály je určena? Direktory jsou všechny stejné 24,5cm, reflektory 42cm a dipól 33,5cm. Oproti současným yaginám má dipól zhruba dvojnásobnou výšku 7,2cm.
Normálně bych se o asi 40 let starou anténu nezajímal, ale je celá svařená z hliníku bez jediného plastového dílu a nechal ji vyrobit můj děda, když začalo na jihu Moravy vysílání ve IV.pásmu.

[pevy]

To se snáze dopátráš, co přesně tam tenkrát děda na tu anténu chytal (vysílač + kanál). Jinak u toho přefoceného zesilovače (viz výše) je na druhém stupni toho BFQ 69 vyloženě škoda :-)). I když dnes už jsme úplně někde jinde, než v době kdy vycházely takováto speciální čísla AR (jinak myslím, že tento BFQ 69 byl o něco lepší, než BFT 66).

[Danny10]

Takový jeden tranzistor stál dvoudenní výplatu..:-)

[ladik 12]

...Direktory jsou všechny stejné 24,5cm, reflektory 42cm a dipól 33,5cm. Oproti současným yaginám má dipól zhruba dvojnásobnou výšku 7,2cm.
Normálně bych se o asi 40 let starou anténu nezajímal, ale je celá svařená z hliníku bez jediného plastového dílu a nechal ji vyrobit můj děda, když začalo na jihu Moravy vysílání ve IV.pásmu.

Odhadl bych to na 21. az 26. kanal. Na jihu Moravy mohl chytat Jauerling na 21. kanale, Kahlenberg na 24. kanale nebo Devin na 26. kanale. Na 29. kanale (Kojal) by vychazela delka direktoru na 0.44 lambda a to je uz moc. (V tabulkach byly UHF anteny obvykle pro rozsah  peti kanalu.)

[omar3]

...Direktory jsou všechny stejné 24,5cm, reflektory 42cm a dipól 33,5cm. Oproti současným yaginám má dipól zhruba dvojnásobnou výšku 7,2cm.
Normálně bych se o asi 40 let starou anténu nezajímal, ale je celá svařená z hliníku bez jediného plastového dílu a nechal ji vyrobit můj děda, když začalo na jihu Moravy vysílání ve IV.pásmu.

Odhadl bych to na 21. az 26. kanal. Na jihu Moravy mohl chytat Jauerling na 21. kanale, Kahlenberg na 24. kanale nebo Devin na 26. kanale. Na 29. kanale (Kojal) by vychazela delka direktoru na 0.44 lambda a to je uz moc. (V tabulkach byly UHF anteny obvykle pro rozsah  peti kanalu.)

Zřejmě to bude přesně tak. Anténa bude laděná níže, proto na ČST1 na 29 nedávala potřebnou úroveň a proto nikdy nebyla pro příjem použita.
Neodolal jsem, připojil historickou anténu anténu na měřák namířil na Vídeň. Velmi mne překvapilo, jak je úzce laděná. Velmi slušné byly K21 a K24.  K29 z Pálavy samozřejmě prolezl také, ale ne tolik, jako mi leze se širokopásmovky, ale pak už nic použitelného. Možná se bude hodit v budoucnu na K25 z Brna.
Děkuji všem za rady a omlouvám se za tuto historickou vložku.
