Re:české muxy-kolísání signálu
« Odpověď #45 kdy: 31. 10. 2012, 16:36:08 »
tak to já vím,že to jsou blbé kecy firmy.Že mi nemůžou dát záruku jestli mi to 100% bude fungovat apod.Tak já jim dám další peníze a nakonec mi to zas nebude fungovat a signál bude kolísat!

Možná budeš mít výhodnější, když se s touto problematikou seznámíš osobně a vrhneš se na to sám  ;) Já vím, já to taky znám tyhlety instalatéry, hlavně něco po nich chtít - téměř nemožné. Navíc si dotáhnou další svoje harampádí mnohdy nevhodné nebo nekvalitní a ty to pak jenom zaplatíš. A poslouchat ty výmluvy proč neudělají něco co chceš přijímat navíc ... katastrofa, neochota i za peníze něco udělat navíc, nedejbože něco složitějšího. Honem shrábnout peníze a utíkat fuč. Já už jsem původní výtvor předchůdce taky strhnul a začal jsem sám od nuly a s kvalitními součástkami a vhodnějšími anténami. (původně ani nechtěl použít moje antény a výběr měl) Kdepak, chtěl prostě kšeft za další jeho antény. Jo opravdu, tak to chodí. Dnes mám ty jeho antény akorát ve sklepě a to malé logárko používám na cesty na lovení signálu na cestách. Druhé obr combo logáro se válí nevyužité ve sklepě - dnes už se stejně u nás nic v VHF nevysílá, tak proč rvát někam kolos když stejnou práci odvede menší model, že jo ... a že mám nějakou komponentu (např. zesilovač) navíc? Nevadí, nekazí se to, použije se to případně jindy nebo jinde. Případně se to dá prodat dalšímu zájemci. Hlavně že člověk doma má to, co chytat opravdu chce.
« Poslední změna: 31. 10. 2012, 16:38:58 od pozemák »

Reklama

  • Stálý člen
  • *****
  • Příspěvků: 0


Martin Patera

  • Stálý člen
  • ***
  • Příspěvků: 191
    • Zobrazit profil
    • OK1MJO
Re:české muxy-kolísání signálu
« Odpověď #46 kdy: 01. 11. 2012, 00:41:04 »
Cesky a Nemecky MUXy jsem si vyresil sam vlastnorucne v Zatci-Podmesti.
Vse na bazi Alcad vlozek, UHF jsou ZG-401 (50dB/120uV), FM je ZG-201 (30dB/109uV) a
pripravuji jeste DAB III  ZG-601 (174-231MHz, 50dB/123uV).

http://www.ok1mjo.com/all/ostatni/STA_Alcad/Alcad_vlozky_k23-29-33-40-52-58-62-VKV_01.jpg

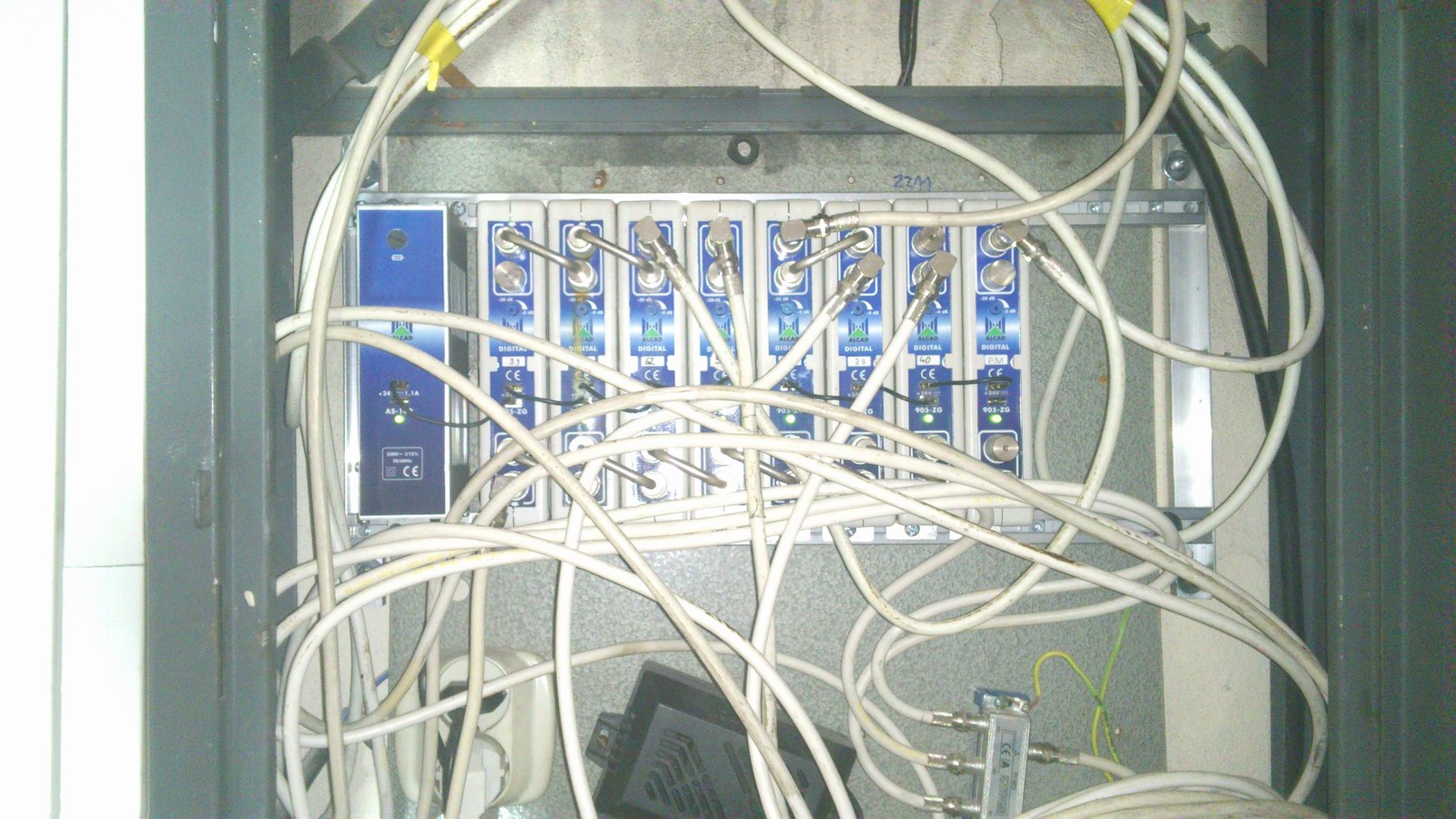

http://www.ok1mjo.com/all/ostatni/STA_Alcad/Alcad_vlozky_k23-29-33-40-52-58-62-VKV_02.jpg

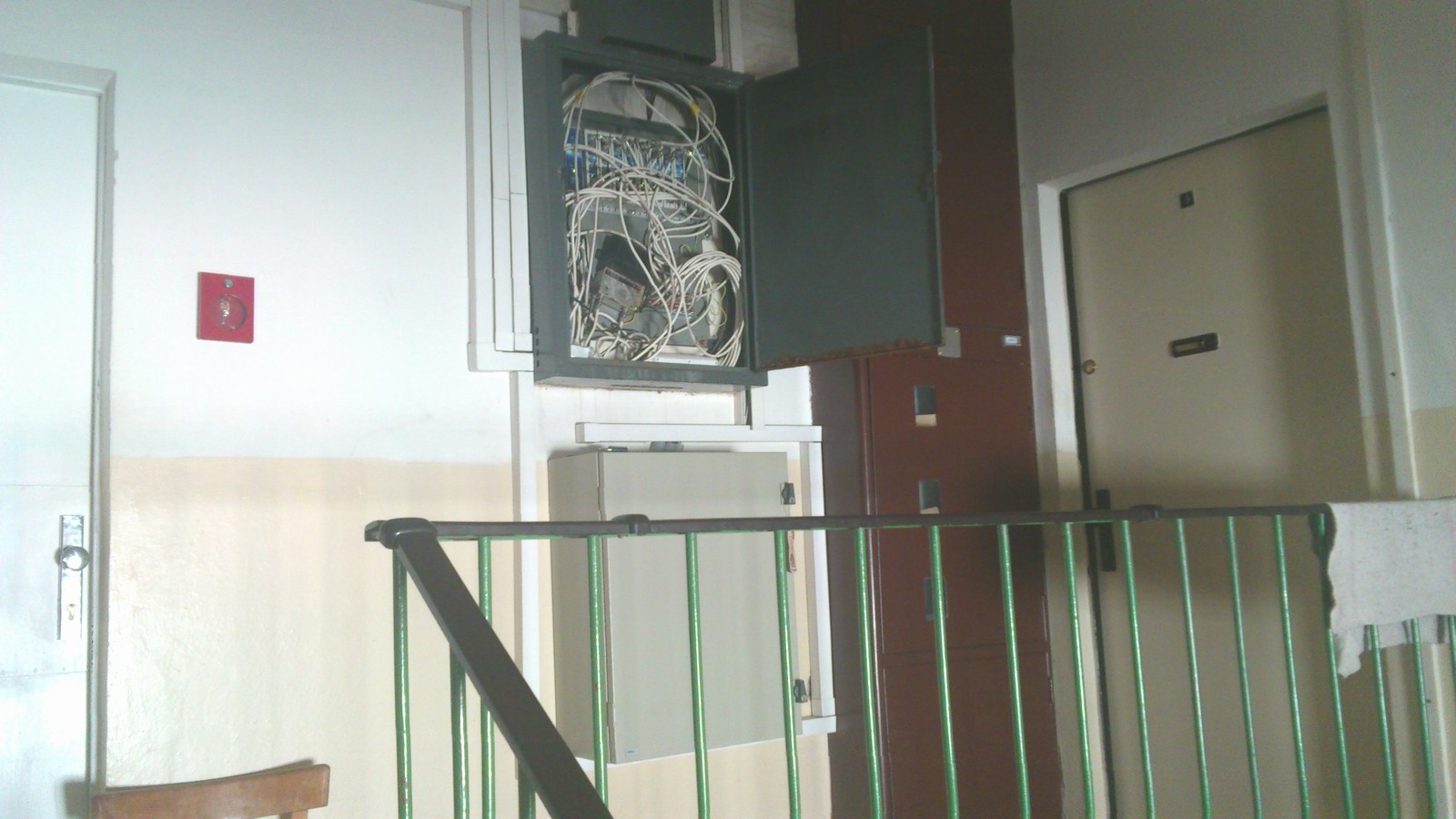

http://www.ok1mjo.com/all/ostatni/STA_Alcad/Alcad_vlozky_k23-29-33-40-52-58-62-VKV_04.jpg
http://www.ok1mjo.com/all/ostatni/STA_Alcad/STA_04.jpg

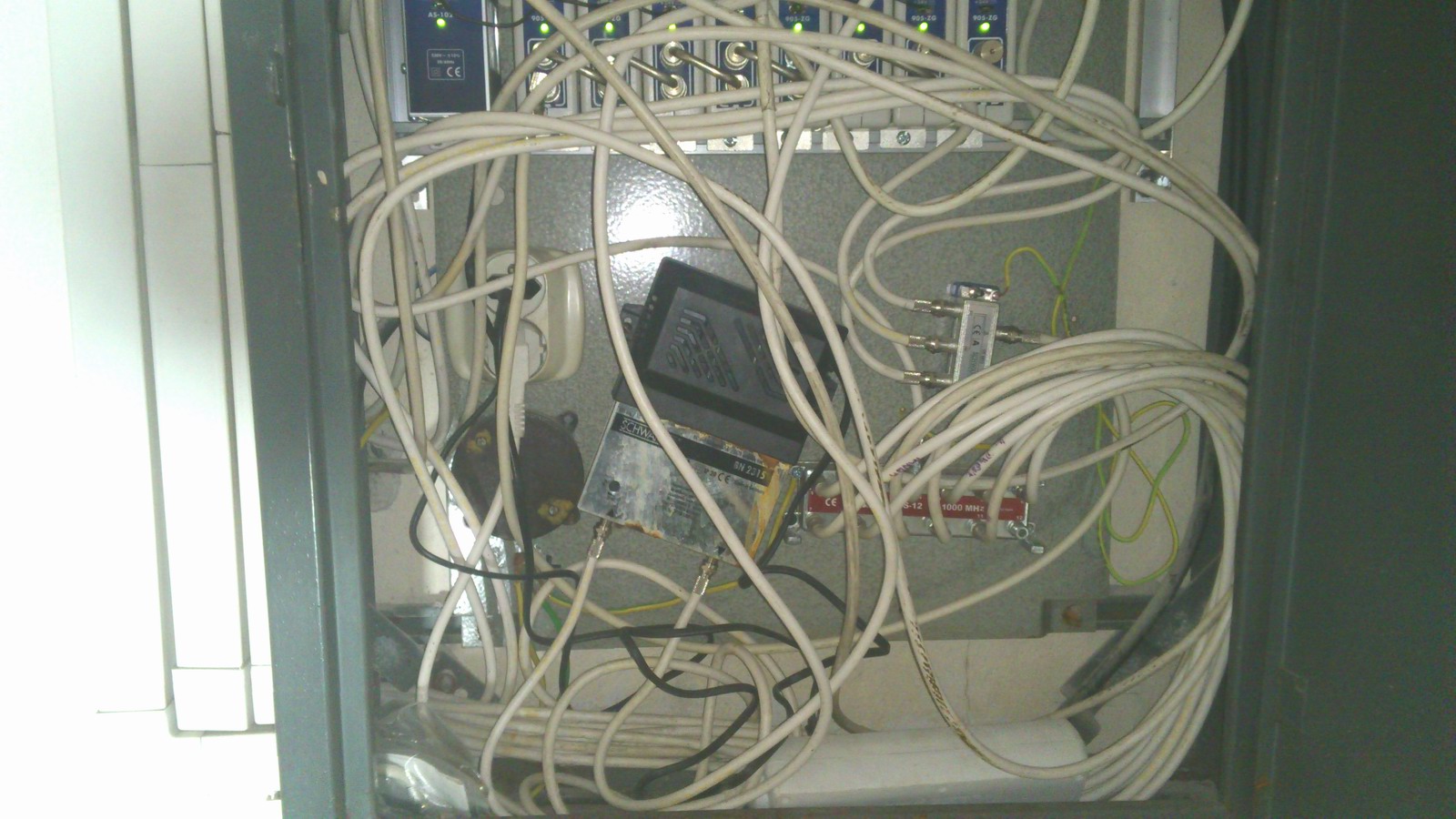

http://www.ok1mjo.com/all/ostatni/STA_Alcad/Alcad_vlozky_k23-29-33-40-52-58-62-VKV_Schwaiger-UHF_03.jpg

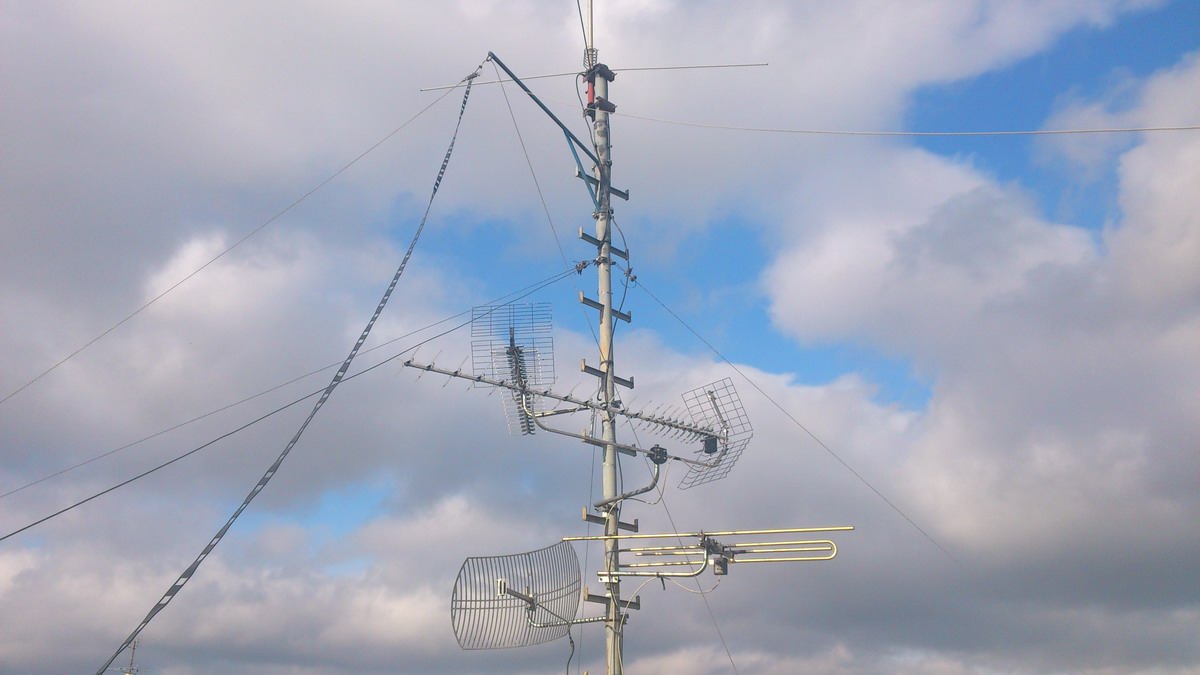

http://www.ok1mjo.com/all/ostatni/STA_Alcad/Alcad_VKV-2xXSuperColor14dBi_Jedlak-Krasov.jpg
http://www.ok1mjo.com/all/ostatni/STA_Alcad/Alcad_ZG-401_k58_STA.pdf

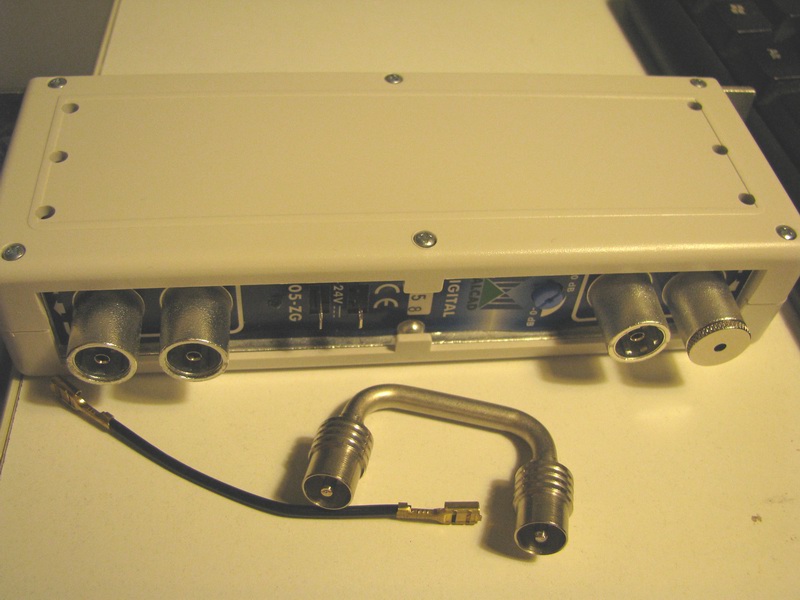

http://www.ok1mjo.com/all/ostatni/STA_Alcad/Alcad_ZG-401_k58_07.jpg

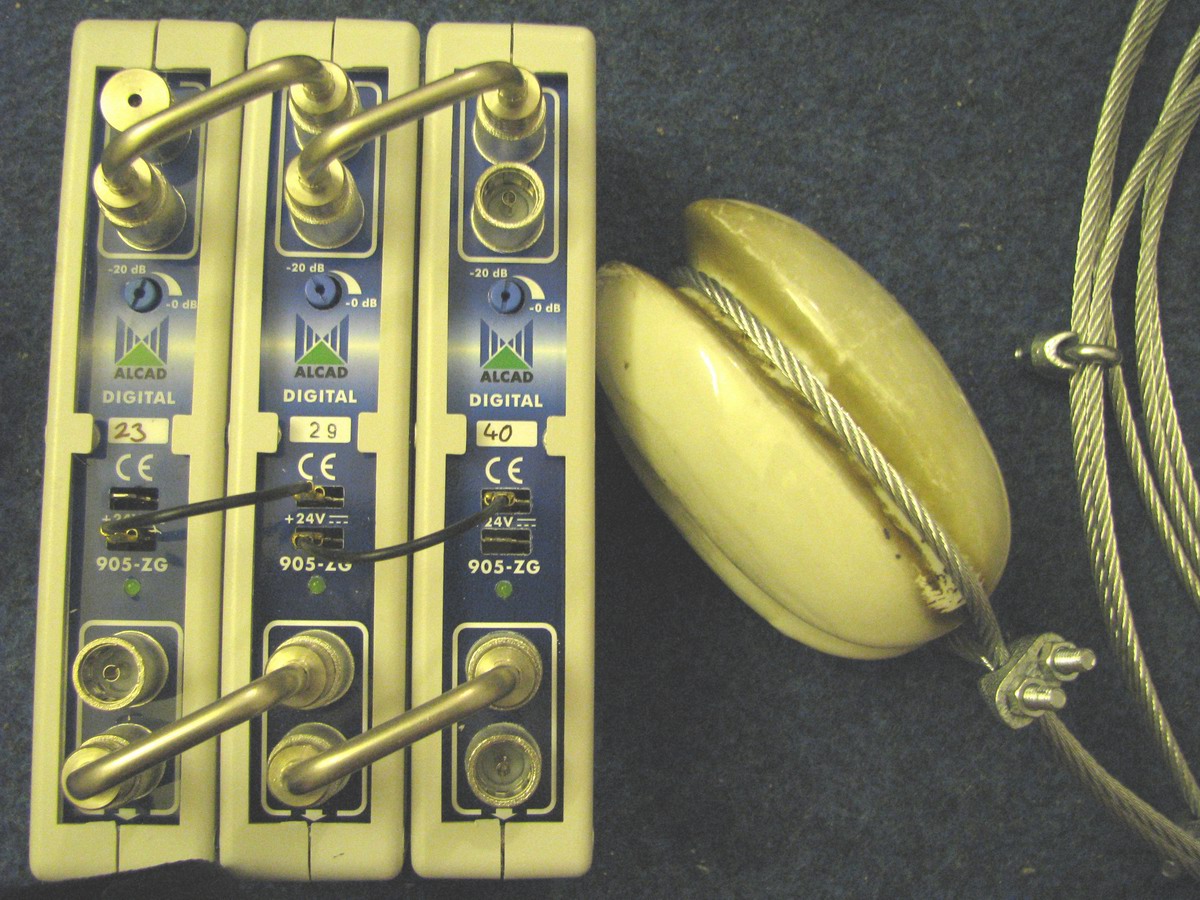

http://www.ok1mjo.com/all/ostatni/STA_Alcad/STA_nemci_02.jpg

Ceske MUXy:
MUX1, k33, SFN Jedlak-Bukovka, ant X-SuperColor bez preamp.
MUX2, k58, SFN Jedlak-Bukovka, ant pro  MUX1.
MUX3, k52, Krasov, ant X-SuperColor bez preamp.
MUX4, k62 (v dobe instalace pred 4 rokama byl k62 z CTU vyhlasen jako MUX4 pro Ustecky kraj),
            ant pro MUX1.
FM, vysilace Jedlak-Most-Bukovka, smerova Yagi bez preamp.

Nemecke MUXy ARD MUX (k29), ZDF MUX (k23) a BR MUX (k40) jsou privedeny do Alcad zakladny 905-ZG/AS-102 z
ant X-SuperColor bez preamp, ktera je na stozaru na vedlejsim vyssim panelaku. Koax je sveden k rodicum do
UHF domovniho zesilovace Schwaiger BN2315.
http://www.ok1mjo.com/all/ostatni/STA_Alcad/napajeni_zesilovace_anten_pro_nemce_u_taty_12112009.jpg
Ten je nastaven na vykon 11dB a vystup jde do koaxialniho galvanickeho oddelovace signalu.
http://www.ok1mjo.com/all/ostatni/STA_Alcad/koaxialni_oddelovaci_clen.jpg
Vystup z oddelovaciho clenu jde do specialniho nizkoutlumoveho koaxialu (86m), ktery je pripojen na lanko na prehozu
mezi panelaky.
http://www.ok1mjo.com/all/ostatni/STA_Alcad/specialni_F_konektor_10mm.jpg
http://www.ok1mjo.com/all/ostatni/STA_Alcad/coaxial-FPE_75ohm_95m_12dB-850MHz_10mm.jpg
Po prehozu je koax sveden do vlozky k23, propoj na vlozku k29 a vystup z vlozky k29 je sveden
na vstup dalsiho Schwaiger zesilovace (nastaveno na 7dB) a vystup je zapojen do vstupu
vlozky k40.
Takto zvlastne zapojene je to kvuli slabemu signalu nemcu z vysilace Ochsenkopf (vzdalenost asi 135km).
Vsechny 3 MUXy z nemecka maji 100kW ERP H polarizaci.
Problem je s MUXem k40 (BR MUX), ktery je uz hodne slaby a tak jako "vypomoc" je mezi vlozky
k29 a k40 zapojen ten Schwaiger.

Ceka me jeste preladeni vlozky z k62 na k30 nebo k45, podle toho kde umistej vysilac MUXu4 a jak bude v Zatci
silnej. V Zatci chytame totiz jak Klinovec (Karlovarskej kraj), tak i Jedlak a Bukovku (Ustecky kraj), takze
az spusti v nasi oblasti vhodny vysilac, tak necham za 300Kc preladit vlozku z k62 na k45/30.
Jak to tak vypada, tak budem asi chytat vysilac z Teplicke vodarny na k30, musi to vsak byt vykonem alespon 5kW ERP.
http://www.digizone.cz/clanky/multiplex-4-zprovoznil-novy-vysilac-u-opavy-tvori-jednofrekvencni-sit-s-ostravou/nazory/274820/. Zatim pro Teplice pisou 4kW ERP, tak uvidime. Dalsi klicovou veci je, aby anteny byli vsesmerove, cili 4 krychlicky do kazdeho smeru alespon jedna, idealne 4 do kazdeho smeru = celkem = 4x4= 16 krychlicek = 4 nad sebou do jednoho svetoveho smeru.


Bohuzel mame posledni 4 mesice problem s BR MUXem. Nejde, budu testovat jestli nesnizili vykon a budu zjistovat jestli nezmenili kanal. Ale spise si myslim, ze problem bude v tom, ze na trase nekde v povodi Ohre od Zatce pres Vary k Chebu spustili mozna lokalni prevadec na stejnem kanalu 40, ktery zarusuje nemce. Musim jeste nekde na DigiZone najit tabulku s vysilaci, pozicema a radiovyma kanalama jestli v severozapadnim cipu Ceska nevysila neco na kanalu 40.

U rodicu na stozaru je jeste jedna X-SuperColor, rodice ji maji na svuj STB pro nemce, takze k nim zajdu a otestuji signal k40 na jejich STB, jestli ho chytaj nebo ne.
Dalsi vec co jsem cetl je to, ze nemci chteji vsechny 3 MUXy prehodit do DVB-T2/QAM256, ted to je v QAM16.... 14Mbps.
Ten QAM16 je mozna duvod, proc mi ten Ochsenkopf chodi. Za bolsevika jsem z tohoto vysilace chytal ARD na kanalu 2 CCIR/4 OIRT a na k34 (tusim, ze to byl k34, pamet uz mi neslouzi) bylo ZDF a jeste nekde okolo k50 jel BR3, samozrejme vse v PAL nebo PALplus a vse ve stereu (L5.5/R5.74MHz audio subnosna).

« Poslední změna: 01. 11. 2012, 03:14:04 od Martin Patera »
Zatec-Podmesti JO60SH
www.ok1mjo.com
www.ok0bez.com
DVB-S/S2: stb IceCrypt S4000 HDPVR
Toroidal90, LNB 0.4dB, PreAmp 14dB + 25m koax (9dB/100m),
28E/26E/23E/19E/13E/9E/5E/1W,
Uncommitted Switch 16in/1out EMP-CENTAURI P.168 V2,
DiSEqC 1.1
DVB-T/T2/C: tv Sony Bravia KDL-40EX653


Martin Patera

  • Stálý člen
  • ***
  • Příspěvků: 191
    • Zobrazit profil
    • OK1MJO
Re:české muxy-kolísání signálu
« Odpověď #47 kdy: 01. 11. 2012, 04:06:46 »
Na ti co tu byli už kašlu ti už nic nevyřeší!!Byli tu snad 10x.Ano,stromy ve směru vysílače mám ale asi tak 20 m ode mě a ne ni jich tam moc,nehledě na to,že tu antému mám dost vysoko..Tak nevím...

Vadit to může, anebo je to jiného původu ... např. SFN, Preecho apod.


Ale taky i MER:  http://www.ok1mjo.com/all/ostatni/STA_Alcad/funkce_MER_Karel_Pikart.pdf

Zatec-Podmesti JO60SH
www.ok1mjo.com
www.ok0bez.com
DVB-S/S2: stb IceCrypt S4000 HDPVR
Toroidal90, LNB 0.4dB, PreAmp 14dB + 25m koax (9dB/100m),
28E/26E/23E/19E/13E/9E/5E/1W,
Uncommitted Switch 16in/1out EMP-CENTAURI P.168 V2,
DiSEqC 1.1
DVB-T/T2/C: tv Sony Bravia KDL-40EX653


pozemák

  • Závislák
  • ****
  • Příspěvků: 287
    • Zobrazit profil
Re:české muxy-kolísání signálu
« Odpověď #48 kdy: 01. 11. 2012, 13:43:33 »
Wow, takt to je teda ovšem pořádnej mazec takovej megasystém :D Martine, to je problém i pro profíka něco takovýho vymyslet. Docela mě překvapuje že tam ještě chytáš Ochsenkopf (Volí hlavu) Jinak nemáš pravdu se stejnými výkony ... 23.k jede jen 50kW (mux ZDF bývá často výkonem Wattáží slabší) Jako lišácky si vybrali nižší kanály, čili tím neztrácej na výkonu oproti konkurenčním muxům. Jinak já vím že to svítí jako blázen a že s přehledem dožene 29.k natož 40.k asi kopce to nějak tlumí. Ta 40ka je problematická a slabá i u mě, ale to už od začátku, taky pro mne záhada. Jinak jakej používáš koax na běžné propojování? Jaká značka?
« Poslední změna: 01. 11. 2012, 13:51:58 od pozemák »


Martin Patera

  • Stálý člen
  • ***
  • Příspěvků: 191
    • Zobrazit profil
    • OK1MJO
Re:české muxy-kolísání signálu
« Odpověď #49 kdy: 02. 11. 2012, 15:44:57 »
Wow, takt to je teda ovšem pořádnej mazec takovej megasystém :D Martine, to je problém i pro profíka něco takovýho vymyslet. Docela mě překvapuje že tam ještě chytáš Ochsenkopf (Volí hlavu) Jinak nemáš pravdu se stejnými výkony ... 23.k jede jen 50kW (mux ZDF bývá často výkonem Wattáží slabší) Jako lišácky si vybrali nižší kanály, čili tím neztrácej na výkonu oproti konkurenčním muxům. Jinak já vím že to svítí jako blázen a že s přehledem dožene 29.k natož 40.k asi kopce to nějak tlumí. Ta 40ka je problematická a slabá i u mě, ale to už od začátku, taky pro mne záhada. Jinak jakej používáš koax na běžné propojování? Jaká značka?


Na tv vysilaci Ochsenkopf jsem byl osobne, tranzistorove linearni konce jsou 70kW PA stahnute na asi 36kW, ostatni zisk do ERP je diky soustave "krychlicek", ktere dohromady davaj efektivni zisk.

Co se tyce prevesu, tak jen ten 10mm koaxial zeleno-cernej dle obrazku, uz si nepamatuji vyrobce, ale pro specialni tv rozvody ho ma stryc na prodejne http://www.sat-tech.cz, pokud je treba, tak sezene i ohebnej vlnovec.
Pro beznej rozvod a propojeni ve skrini STA pouzivatm satelitni koaxial 6mm co ma vzduchovou duzinu kvuli mensimu zkresleni a utlumu, obal je medenej drat + medena folie. Ale taky si nepamatuji vyrobce. Vse mam o stryce, mam na mysli jeho prodejnu dole na Zizkove. Tu prodejnu v Letnanech vede jeho syn muj bratranec, ale v Letnanech jsou spise zamereni na Linux prijimace a skupinove transmodulatory DVB-S2>DVB-T pro STA.

Zatec-Podmesti JO60SH
www.ok1mjo.com
www.ok0bez.com
DVB-S/S2: stb IceCrypt S4000 HDPVR
Toroidal90, LNB 0.4dB, PreAmp 14dB + 25m koax (9dB/100m),
28E/26E/23E/19E/13E/9E/5E/1W,
Uncommitted Switch 16in/1out EMP-CENTAURI P.168 V2,
DiSEqC 1.1
DVB-T/T2/C: tv Sony Bravia KDL-40EX653

Reklama

  • Stálý člen
  • *****
  • Příspěvků: 0


STANO STASKO

  • Nováček
  • *
  • Příspěvků: 42
    • Zobrazit profil
    • E-mail
Re:české muxy-kolísání signálu
« Odpověď #50 kdy: 02. 11. 2012, 16:11:52 »
ak su v smere prijmu stromi nieje priami vyhlad tak to vam nikto neda zaruku na prijem  :D .Ci je 90 percent sili vela alebo malo ťažko povedať telky tie percenta ukazuju všelijak aj tak však nechapem načo na bežny prijem zosilovač televes Je možne že nieje na chybe firma ale mate taky prijem nestabilny
